一、ＴＰＯ防水卷材與屋面修繕

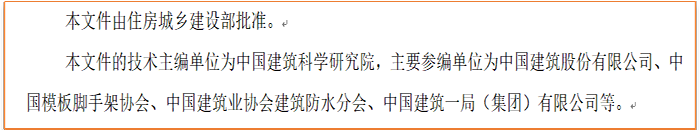

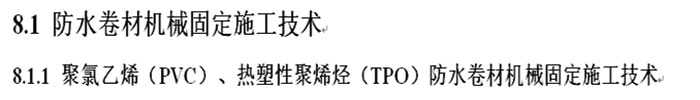

1.1建筑業(yè)10項新技術(shù)—2017

1.2無穿孔固定系統(tǒng)可使風(fēng)荷載的分部更加均勻

                            無穿孔機械固定系統(tǒng)——風(fēng)荷載均勻分布在屋面上                     傳統(tǒng)機械固定系統(tǒng)——風(fēng)荷載相對集中在卷材邊緣

二、TPO的優(yōu)秀性能決定了它的用途

2.1材料優(yōu)勢—耐老化性

乙丙橡膠的超長耐老化性能，在室外暴露，紫外線強烈照射的情況下有記錄可查的使用壽命達到25年以上。

2.2材料優(yōu)勢—焊接接縫

包括細部節(jié)點在內(nèi)的所有接縫全部采用熱風(fēng)焊接，焊接是所有防水卷材Z為可靠的接縫方式，徹底解決接縫不牢的弊端。

2.3材料優(yōu)勢—耐化學(xué)性

TPO防水卷材具有較強的抵抗酸堿鹽等化學(xué)腐蝕能力，能滿足各種復(fù)雜地下環(huán)境中使用的要求。

                                                                                                                                         浸泡28天

2.4強度高、延伸率大

（TPO）防水卷超過500%的斷裂延伸率，確保適應(yīng)基層變形；

2.5巨大的屋面維修市場

（1）我國待修屋面知多少？2014年中國建筑防水協(xié)會與北京零點市場調(diào)查與分析公司聯(lián)合發(fā)布《2013年全國建筑滲漏狀況調(diào)查項目報告》，在所調(diào)查的2849棟樓房中，有2716棟的屋面存在滲漏問題，屋面滲漏率為95.33%。

（2）傳統(tǒng)屋面防水翻新市場現(xiàn)狀

局部修復(fù)，打掉保護層、保溫層、找平層和防水層，從新再做。方法陳舊、材料質(zhì)量與施工不可靠、質(zhì)量無保證。

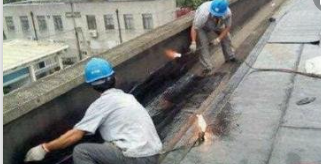

粘貼普通SBS瀝青卷材；垃圾？陳舊的屋面鏟除再遭破壞？

（3）鋼屋面如何修復(fù)？

2.6、TPO維修專用

產(chǎn)品執(zhí)行標準－－GB 18173.1-2012

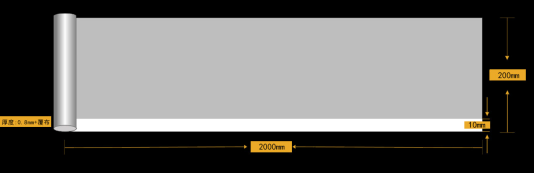

卷材長20米寬2米；搭接邊10公分；厚度0.8+覆布；重量：０.８KG／㎡

輔料：水泥基面用水泥粘結(jié)膠料和鋼屋面用氯丁膠、固定用壓條、鋼釘。

2.7ＴＰＯ覆布的選擇（水泥基層濕鋪法）

覆布選用的是丙丙（PP）長纖針刺無紡布，針刺的作用是將纖網(wǎng)加固成蓬松的布。

耐腐蝕;抗菌、抗化學(xué)藥劑:丙丙無紡布屬化學(xué)鈍性物質(zhì)，不蟲蛀，抗菌、堿腐蝕、成品不因侵蝕而影響強度。

與基層粘結(jié)度高：水泥粘結(jié)漿料滲透到基層，通過微裂縫、水化毛細孔形成栓卯，同時滲透到蓬松的無紡布內(nèi)體，通過水泥粘結(jié)漿料把卷材與基層結(jié)構(gòu)形成不可分的一體。滿粘率達百分之100，有效的杜絕竄水，達到防水的完美效果。

卷涂結(jié)合：涂料彌補了基層的缺陷，形成一道剛型防水層，粘結(jié)柔性的卷材，剛性與耐腐蝕卷材的結(jié)合，使防水壽命永不失效；

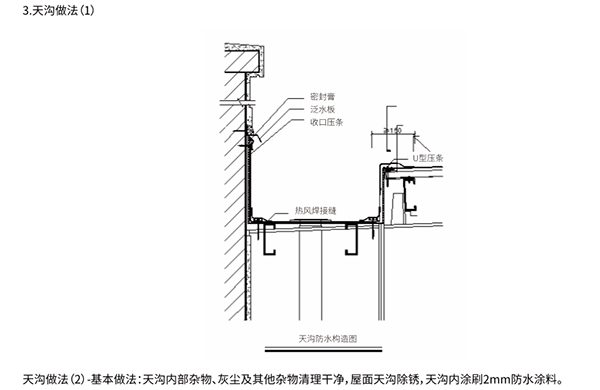

2.8維修做法

2.9水泥屋面（不用鏟除舊屋面也可采用濕鋪加固定）

傳統(tǒng)做法

　TPO/PVC做法

三、砂 漿

越來越多的住宅小區(qū)通過建造地下車庫等大型地下室增加生活空間，地下面積的增加將導(dǎo)致地下室出現(xiàn)滲漏的機率增長。

數(shù)據(jù)表明，隨著建成時間不斷靠近，地下室滲漏率并未因工藝和材料的進步而降低，在一定程度上也印證了這一點。

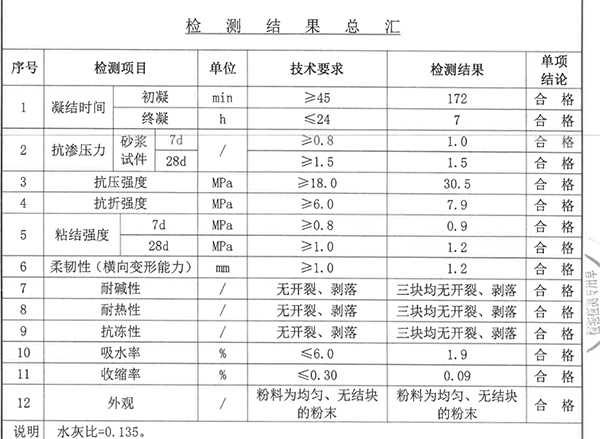

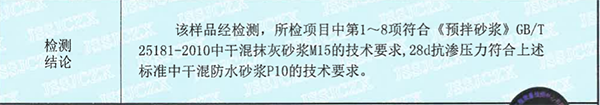

3.1砂漿檢測報告

（1)GB/T984--2011：重要指標《吸水率》

(2)對于多孔的水泥砂漿而言，吸水率越低，則外界有害離子進入砂漿內(nèi)部越困難，砂漿的耐久性越好。

(2)TWE984防水砂漿同時防腐

氯離子滲透性測試：按照DL/T5126-2001中6.8的規(guī)定進行，其中制備砂漿試件尺寸70.7mmX70.7mm，試件在標準試驗條件下養(yǎng)護，在氯化鈉溶液中浸泡天數(shù)為7d。

序號

項目

技術(shù)指標

（3）TWE—３00無機防腐砂漿

（4）為什么研究不同性能的砂漿？

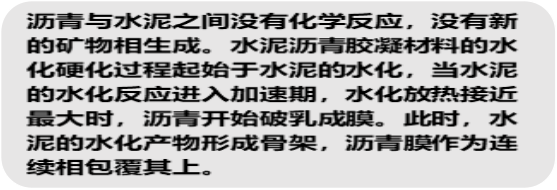

清華大學(xué)土木工程系工程安全與耐久教育部重點實驗室楊進波等教授研究表明：瀝青與水泥之間沒有化學(xué)反應(yīng)，水泥水化產(chǎn)物中沒有新的礦物生成。水泥瀝青膠凝材料的水化硬化過程起始于水泥的水化反應(yīng)；當水泥的水化反應(yīng)進入加速期，水化放熱速率接近Z大時，瀝青開始破乳成膜。大量的水泥水化產(chǎn)物和包覆在其表面的連續(xù)瀝青膜形成硬化漿體骨架。

 孔祥明等教授的一段話來綜述瀝青對防水防腐防碳化的優(yōu)秀作用 “采用乳化瀝青代替聚合物乳液或膠粉，用于制備改性水泥砂漿和混凝土，提高了砂漿和混凝土的多種性能，在建筑外墻保溫領(lǐng)域及防水領(lǐng)域應(yīng)用效果明顯。所制得的防水混凝土與未添加乳化瀝青和成膜性聚合物的混凝土相比，其吸水率降低20%以上，抗氯離子滲透性提高30%以上，抗碳化性能提高15%以上。

（5）可再分散瀝青粉末改性水泥砂漿性能試驗研究

( 中國鐵道科學(xué)研究院 鐵道建筑研究所，北京 100081）

可再分散瀝青粉末改性水泥砂漿

瀝青是一種防水、防潮和防腐性能均較好的有機膠凝材料，主要用作防水材料、防腐材料以及路面結(jié)構(gòu)的膠結(jié)材料。但瀝青材料使用時往往需要加熱，能耗大，而且加熱時會放出刺激性的有害物質(zhì)，對人體有害，且污染環(huán)境。

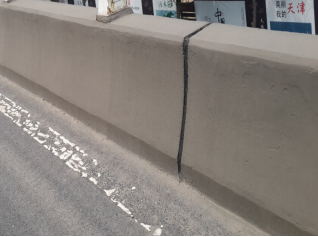

防水、防滲、防腐、凍融、粘結(jié)一并解決

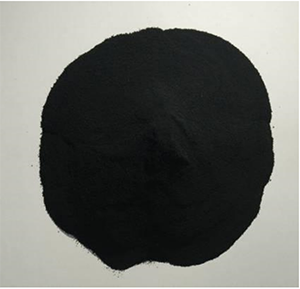

可再分散瀝青粉末是將乳化瀝青進行噴霧干燥處理后制得的粉末，其在水中能再分散成乳化瀝青，既具有乳化瀝青的優(yōu)點，又方便儲存和 使用。

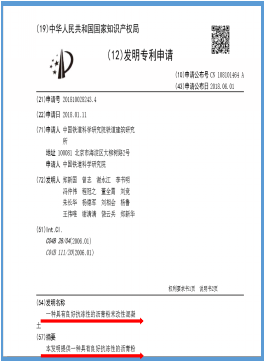

                                                                             中國鐵道科學(xué)院的專利發(fā)明

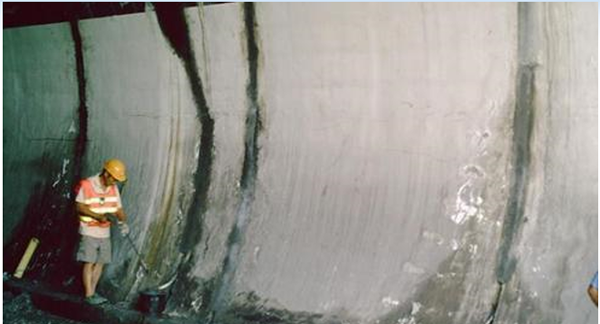

                                從背水面解決防水滲漏                                                        吸水性展示-卡斯通管實驗

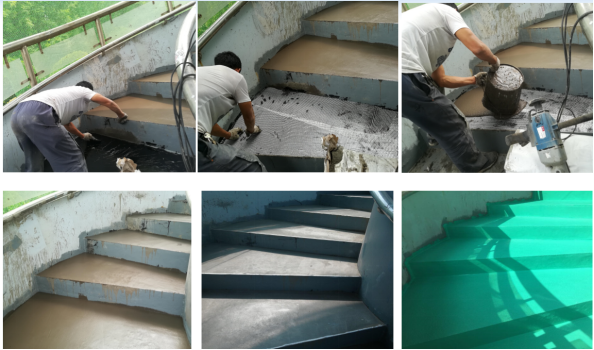

                                                                  刷水潤濕 →抹灰→表面處理→養(yǎng)護→效果
